主机箱前置USB接法详细解说(附图)
[08-23 22:45:23] 来源:http://www.duoxue8.com 机箱与电源维修 阅读:225次
主机箱前置USB接法详细解说(附图),标签:电脑维修,电源维修,电脑机箱声音大,机箱漏电,http://www.duoxue8.com
■GND
■GND
■DATA+
■DATA-
■VCC
□NUL
■DATA+
■GND
■VCC
■DATA-
■DATA+
■GND
■GND
□NUL
■VCC
■DATA-
6、四针单排
见于华硕CUSL2-C(REV:1.02),三帝P651ML,精英L4VXA2等主板。
■VCC
■DATA+
■DATA-
■GND
□NUL
四、机箱端的接法
目前市场上销售的DIY机箱的USB接头也有两种,一种是散的,一种是组合的,分别对应使用于非标USB接口和标准USB接口。
1、散线接头
2、标准组合接头
主机箱前置USB接法详细解说(附图) 结束。
■GND
■GND
■DATA+
■DATA-
■VCC
□NUL
■DATA+
■GND
■VCC
■DATA-
■DATA+
■GND
■GND
□NUL
■VCC
■DATA-
6、四针单排
见于华硕CUSL2-C(REV:1.02),三帝P651ML,精英L4VXA2等主板。
■VCC
■DATA+
■DATA-
■GND
□NUL

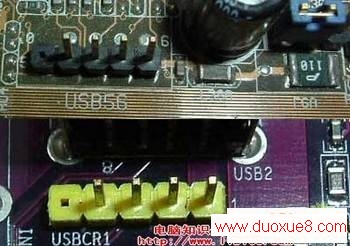

![usb](/pdn/UploadPic/2011-8/2011823224523887.jpg)
目前市场上销售的DIY机箱的USB接头也有两种,一种是散的,一种是组合的,分别对应使用于非标USB接口和标准USB接口。
1、散线接头
![usb](/pdn/UploadPic/2011-8/2011823224523486.jpg)
![usb](/pdn/UploadPic/2011-8/2011823224523338.jpg)

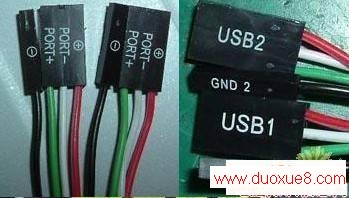

一般情况下,机箱使用的USB接头都使用4种不同颜色的线来使用之区别,其中黑色线为地线(GND),红色线为电源正级(VCC或+5Volt),白色线为数据负线(USB Port-或Data-),绿色线为数据正线(USB Port+或Data+).
无论是散头接法还是组合接法,我们一定确定我们的安装正确无误后(特别是电源正负的接法),才能加电试机,否则就必须使用万用表来帮助我们判断板载USB插针的正确接法, 好了今天的教程就到此了,希望对大家有所帮助。
本文来自 http://www.duoxue8.com 谢谢支持!
主机箱前置USB接法详细解说(附图) 结束。
Tag:机箱与电源维修,电脑维修,电源维修,电脑机箱声音大,机箱漏电,电脑学习 - 电脑维护 - 机箱与电源维修
