遥控电脑—让 PC实现无线开关机

 能不能像电视机一样实现对电脑的遥控开关呢？运用本文所讲的简单改造方法，不但可实现 PC的无线开关机，而且还能让光驱不开机也可以播放CD。

　　相信很多读者都有这样的体会：我们悠闲地躺在床上欣赏完一部电影之后，还不得不从床上爬起来到电脑前去关机。如果此时能像遥控电视机一样遥控电脑关机，无疑是一件非常快乐的事情。事实上，只需进行一些简单的制作与改造，我们所需的功能即可轻松实现。

一、制作前的准备


　　“磨刀不误砍柴功”，要为电脑添加无线开关机功能，让我们先做一些准备工作。

1.无线遥控模块的选择

　　就目前而言， Bluetooth(蓝牙)、RF(射频)以及Ir(红外线)等方式理论上都可以实现遥控的无线开机，但制作麻烦和成本较高，对一般的DIYer来说没有多大意义；而市面上的另一种无线数据收发模块成品(DF模块)由于具有价格便宜、可控制距离远以及容易制作等优点，更适合DIY制作，而且稳定性也有较好的表现，还能节省不少DIY的时间。

DF数据收发模块发射端的样子类似平时我们所见到的汽车电子锁钥匙，有单键型和多键型之分。如果选择多键型(如4键)，记得在购买时让商家给你调整一下，以便确定用哪一个键来控制接收模块；接收端是一个电路板，预留了8个接口。

　  小知识 ： DF模块有两种类型供选择：锁存型和非锁存型(瞬态型)。前者收到遥控器发送来的信号时，继电器会处于闭合状态，控制电路导通；再次收到遥控器发送的信号时，继电器处于分离状态，控制电路断开。锁存型模块类似一些台灯的开关，按下时开，再按下时关闭。对非锁存型模块而言，当按下遥控器上的键，接收模块的继电器为闭合状态；松开按键，继电器为断路状态，这种情况就类似电脑的“Power”键。

　　我们选购非锁存型的数据接收模块来控制电脑的开关，加上遥控器在内，价格在 30元左右，在电子市场很容易就能买到。

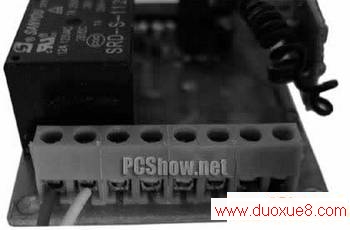

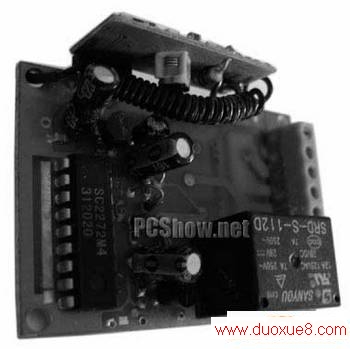

图 1： 接收模块

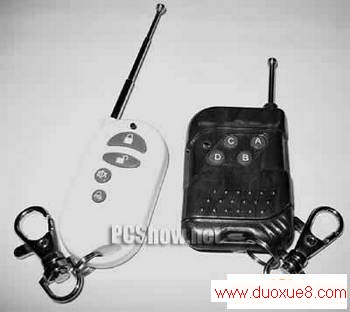

图 2 ： 遥控器

2.对电源的要求


　　接收模块的正常工作需要 12V的电源供应，而一般的PC电源在不工作的时候是不会输出12V电压的。虽然我们可以附加一个新电源或者购买一个12V输出的变压器来满足要求，但无形中会增加成本。因此，可以直接改造机箱内的PC电源，让它直接输出12V电压给接收模块，并且还可以实现不开机播放CD的功能。

3.工具的准备

　　用于连接主板上电源插针的接头、小螺丝刀一把、 7812芯片(＋12V输出的三端稳压模块，用于电源改装，在电子市场购买，每个售价1元左右)、D型电源接头若干个。

注 ：现在市面上有部分 PC电源产品具有待机时单独直接输出＋12V和＋5V电压的功能，以便于用户播放CD，其输出插头都会用特殊的颜色标识。如果读者手中的电源属于这一类产品，就可以可以省去下面的电源改造步骤，直接进入第三部分。因此，请在改造前仔细参考电源说明书，以免做无用功。

二、针对电源的改装


　　要实现不开机听 CD，就必须在电源不启动的时候能提供＋5V和＋12V电压。根据ATX电源的工作原理，＋5VSB输出能在电源不启动的时候给主板提供＋5V的待机电压(电源输出中的紫色线)。在连接的时候，准备一个D型插头并做上标记，这就是我们以后可以不开机听CD的神奇插头(以下简称“输出D型插头”），把输出D型插头的红线对应连接主板电源插头上的紫色电源线即可。


　　＋ 12V电压的作用是为CD-ROM和DF接收模块供电，但是典型的ATX电源在不启动的状态下内部输出的辅助工作电源为15～18V(提供给PWM集成电路等元件使用)，这也需要我们进行一些改造来满足需要。

　　很多电源都采用了 TL494 PWM调制芯片，这是一个16引脚的集成电路，其中＋18V的电压就在第12脚。对于不采用TL494集成电路的电源，我们可以万用表逐个测量针脚来确认。

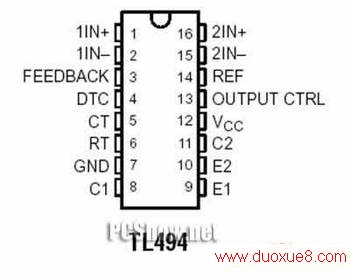

图 3： 电源内部的PWM芯片

图 4 ： TL494 的针脚定义


找到位置后，就可以利用 7812芯片将＋18V的电压转化为稳定的＋12V输出，接线方式如下所示。不过要给7812加一个较大的散热片，否则它会“发烧”的。

    7812“Input”→接TL494的12脚 ＋18v
　　7812“Ground”→接地(接螺丝或机箱)
　　7812“Output”→接输出D型插头黄色线 ＋12v

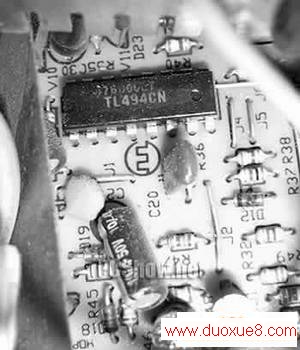

图 5： 机箱内的7812接线

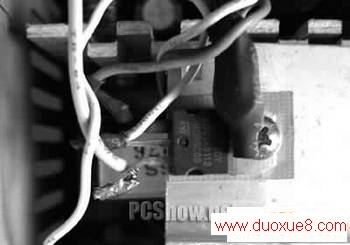

图 6 ： 7812 针脚定义


　　最后，把输出 D型插头的两根黑线接地即可。连接完成后，可以先接在光驱上试一下，在测试前用万用表测量一下输出D型插头的电压是否为12V以确保安全。如果用耳机或音箱连接到光驱前面的耳机插孔中，按下光驱上的“Play”键后有音乐声传出就表示我们第一步的工作就完成了，到此已经成功了一半！


　　此外，我们也可以用一个外接变压器给接收模块供电，只需要制作一个转换接头即可，具体步骤就不详细说明，请大家参考下面的图片自行制作。

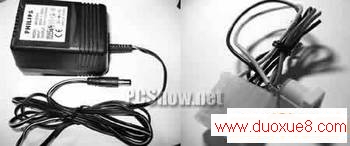

图 7： 制作外接变压器

三、接收模块的连接


　　接收模块有 8个接头，我们只需用到其中的4个(在电路板的背面标有数字编号)，剩下的作为扩展，便于读者充分发挥自己的想象力，控制一些额外的设备。

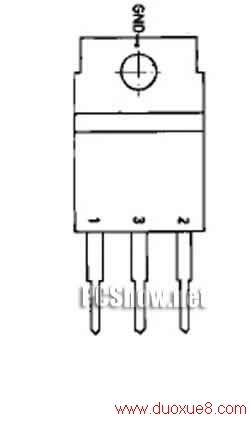

图 8： 接收模块的接口

　　最右边两个接口 (7、8)是接收模块继电器的输出端，用于连接主板上的电源开关插针(机箱Power键的插针)。我们可以利用光驱与声卡的音频连接线来改装一个插头连接，只需利用其中的两根引线即可，如图9。

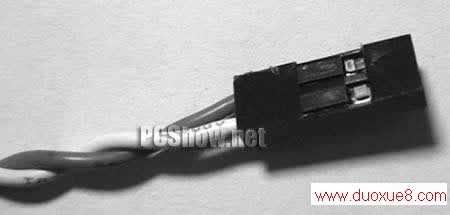

图 9： 光驱音频线改制的插头

　　最左边两个接口就是接收模块的工作电源，“＋”一端连接 D型插头的黄色线(＋12V)，“－”端连接黑色的地线。正负极一定不要接错，否则可能会烧坏接收模块。


　　接收模块上一圈圈的东西就是天线，延长天线的长度可以增加控制距离和改善信号质量。你甚至可以像笔者一样，将其连接到机箱外的一根收音机上使用的拉杆天线，在增大了控制范围的同时，还增加了机箱的美观程度。
