　　④这个三芯插头是电源指示灯的接线，使用1、3位，1线通常为绿色。在主板上，插针通常标记为Power，连接时注意绿色线对应于第一针（+）。当它连接好后，电脑一打开，电源灯就一直亮着，指示电源已经打开了。

　　

　　⑤硬盘指示灯的两芯接头，一线为红色。在主板上，这样的插针通常标着IDELED或HDLED的字样，连接时要红线对一。这条线接好后，当电脑在读写硬盘时，机箱上的硬盘的灯会亮。有一点要说明，这个指示灯只能指示IDE硬盘，对SCSI硬盘是不行的。

　　接下来我们还需将机箱上的电源，硬盘，喇叭，复位等控制连接端子线插入主板上的相应插针上。连接这些指示灯线和开关线是比较繁琐的，因为不同的主板在插针的定义上是不同的，究竟哪几根是用来插接指示灯的，哪几根是用来插接开关的都需要查阅主板说明白书才能清楚，所以我们建议你最好在将主板放入机箱前就将这些线连接好。另外主板的电源开关、RESET（复位开关）这几种设备是不分方向的，只要弄清插针就可以插好。而HDDLED（硬盘灯）、POWERLED（电源指示灯）等，由于使用的是发光二极管，所以插反是不能闪亮的，一定要仔细核对说明书上对该插针正负极的定义。（连好后的前面板线）

　　

　　六、安装外部存储设备外部存储设备包含硬盘、光驱（CD-ROM、DVD-ROM、CDRW）等等。

　　1、安装硬盘

　　（1）安装外部存储设备时的基础知识

　　

　　①每个IDE口都可以有（而且最多只能有http://www.duoxue8.com）一个“Master”（主盘，用于引导系统）盘。

　　②当两个IDE口上都连接有设置为“Master”时，老主板通常总是尝试从第一个IDE口上的“主”盘启动。而现在的主板，一般都可以通过CMOS的设置，指定哪一个IDE口上的硬盘是启动盘。

　　③ATX电源在关机状态时仍保持5V电流，所以在进行零配件安装、拆卸及外部电缆线插、拔时必须关闭电源接线板开关或拔下机箱电源线。

　　④有些机箱的驱动器托架安排得过于紧凑，而且与机箱电源的位置非常**近，安装多个驱动器时比较费劲。所以我们建议先在机箱中安装好所有驱动器，然后再进行线路连接工作，以免先安装的驱动器连线挡住安装下一个驱动器所需的空间。

　　⑤为了避免因驱动器的震动造成的存取失败或驱动器损坏，建议在安装驱动器时在托架上安装并固定所有的螺丝。

　　⑥为了方便安装及避免机箱内的连接线过于杂乱无章，在机箱上安装硬盘、光驱时，连接与同一IDE口的设备应该相邻。

　　⑦电源线的安装是有方向的，反了插不上。

　　⑧考虑到以后可能需要安装多个硬盘或光驱，攒机前最好准备两条IDE设备信号线（俗称“排线”），每条线带3个接口（一个连接主板IDE端口，另外两个用来连接硬盘或光驱）。为了避免机箱内的连接线过于杂乱无章，“排线”上用于连接硬盘/光驱的接口应尽量与主板接口之

　　间的“排线”长度应为2：1。

　　

　　⑨在同一个排线IDE口上连接两个设备时，一般的原则是传输速度相近的安装在一起，硬盘和光驱应尽量避免安装在同一个IDE口上。

　　

　　小知识：

　　主盘（MASTER）与从盘（SLAVE）——在一台计算机里一般只有两个IDE接口，每一根接线有三个接口，其中一个接主板的IDE接口，另两个则可以接两个硬盘或一个硬盘与一个光驱。在同一根接线上如果接两个IDE接口设备，则其中一个是主盘，另一个为从盘。由于硬盘缺省的跳线设置为主硬盘，所以要将其中一个的跳线设为从盘，否则将无法启动系统。具体的设置可见硬盘后面的跳线设置说明。一般来说，光驱出厂时已设为从盘，所以安装时不必再跳。（硬盘上的跳线及说明文字）

　　

　　（2）单硬盘的安装第一步，如果你只用一根IDE线来连接硬盘，那么我们就可以把硬盘放到插槽中去了，单手捏住硬盘（注意手指不要接触硬盘底部的电路板，以防身上的静电损坏硬盘），对准安装插槽后，轻轻地将硬盘往里推，直到硬盘的四个螺丝可以装紧为止。

　　

　　小知识：

　　一般主板上都有两个IDE插口——IDE1和IDE2，在一般情况下我们都将硬盘连接在IDE口上，而将光驱等设备连接在IDE2口上。此外，IDE口上一般都有一个缺口以用来和IDE硬盘线上的防插反凸块对应以防止插反。

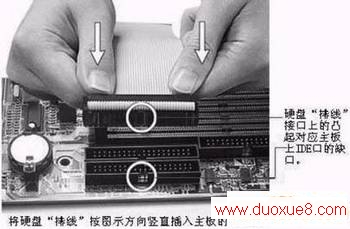

　　第三步，先将IDE线在硬盘上的IDE口上插好，然后再将其插紧在主板IDE接口中，最后再将ATX电源上的扁平电源线接头在硬盘的电源插头上插好即可。需要注意的是，如果你的IDE线无防插反凸块，你在安装IDE线时需本着以IDE线上有“红线一端对电源接口”的原则来进行安装

　　

　　2、光驱安装

　　①光驱的跳线：光驱的跳线非常重要，特别是当光驱与硬盘共用一条数据线的时候，如果设置不正确就会无法识别光驱。一般安装一个光驱的时候只需要将它设置为主盘就行了。

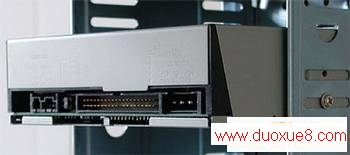

　　②将光驱装入机箱：先拆掉机箱前方的一个5寸固定架面板，然后把光驱滑入。把光驱从机箱前方滑入机箱时要注意光驱的方向，现在的机箱大多数只需要将光驱平推入机箱就行了。但是有些机箱内有轨道，那么在安装光驱的时候就需要安装滑轨。安装滑轨时应注意开孔的位置，并且螺钉要拧紧，滑轨上有前后两组共8个孔位，大多数情况下，**近弹簧片的一对与光驱的前两个孔对齐，当滑轨的弹簧片卡到机箱里，听到“咔”的一声响，光驱就安装完毕。

　　

　　③固定光驱：在固定光驱时，要用细纹螺钉固定，每个螺钉不要一次拧紧，要留一定的活动空间。如果在上第一颗螺钉的时候就固定死，那么当你上其它3颗螺钉的时候，有可能因为光驱有微小位移而导致光驱上的固定孔和框架上的开孔之间错位，导致螺钉拧不进去，而且容易滑丝。正确的方法是把4颗螺钉都旋入固定位置后，调整一下，最后再拧紧螺钉

　　
