　　④安装连接线：依次安装好IDE排线和电源线。

　　3、双外部存储器的安装

　　许多时候我们需要在一根IDE线上连接两个存储设备，如两个硬盘、两个光驱或一个硬盘一个光驱，这时该怎么来安装呢？

　　（1）安装双外部存储设备的条件：

　　①机箱电源能满足新增外部存储设备电源需求

　　一般机箱中的电源输出功率都在200W以上，按理说加块硬盘应该没问题。但如果你的使用是耗电量大的显卡，另外又加装了DVD等，那么就要考虑电源是否还能再提供12W左右功率去支持一块硬盘。

　　②尚有空闲的硬盘线插头

　　现在的电脑主板都能提供2个IDE接口，可接两根双插头的40芯硬盘线（数据线）挂4块IDE兼容设备，按一般的配置两根电缆可接四块诸如硬盘、光驱或ZIP高密软驱等IDE设备。但如果你只有一条40芯数据线，就赶快再买一根预备着。

　　（2）主、从状态设置和安装：

　　当以上几个条件都具备后，在安装到机箱中以前还将两块硬盘按自己的意愿分别设置成主盘和从盘，这样安装后才能被系统接纳正常使用。主、从盘的设置可按以下方法进行：

　　所有的IDE设备包括硬盘都使用一组跳线来确定安装后的主、从状态。硬盘跳线器大多设置在电源联接座和数据线联接插座之间的地方，通常由3组（6或7）针或4组（8或9）针再加一个或两个跳线帽组成。另外在硬盘或光驱正面或反面一定还印有主盘（Master）、从盘（Slave）以及由电缆选择（Cableselect）的跳线方法。

　　各类硬盘或光驱的跳线方法和标记说明大同小异，所以这里只将希捷硬盘的跳线方法简单介绍如下，对于其它品牌硬盘可以参照进行。以希捷ST33221A为例，硬盘上不但印制了跳线说明而且还标明电源线和硬盘线的正确联接方法。

　　（3）安装双硬盘时需注意的问题：

　　如果新增加的硬盘与光驱等设备一起接在第二硬盘线上时，要注意光驱等设备的主、从盘设置不与新加硬盘相冲突，否则也会出现主板检测不到新增硬盘或者找不到原光驱问题。一般情况下硬盘和光驱可以按在机箱中的安装位置就近联接，但考虑不同型号、规格的硬盘以及硬盘与光驱的之间数据传输率不同，所以可根据具体IDE设备的实际情况联接。

　　七、安装显卡、声卡、网卡

　　显卡、声卡、网卡等插卡式设备的安装大同小异：

　　1、安装显卡

　　在安装显卡前也需注意，显卡都由许多精密的集成电路及其它元器件构成，这些集成电路很容易受到静电影响而损失，所以在安装前做好以下准备。

　　——请将电脑的电源关闭，并且拔除电源插头。

　　——拿取显示卡时请尽量必免金属接线部分，且组好能够戴上防静电手套。

　　——当你将主板中的ATX电源插座上的插头拔除时，请确认电源的开关是关闭状况。

　　安装显卡主要可分为硬件安装和驱动安装两部分。硬件安装就是将显卡正确的安装到主板上的显卡插槽中，其需要掌握的要点是要注意AGP插槽的类型（AGP接口的发展经历了AGP1X/2X/PRO/4X/8X等等阶段，其传输速度也从最早的AGP1X的266MHz/S的带宽发展到了AGP8X的2GB/S。AGP1X/AGP2X/AGP4X/AGPPro等几种显卡插槽都不相同，排在后面的显卡规范插槽一般可以兼容前面的显卡规范插槽，例如AGP4X规范的显卡插槽可以使用AGP2X的显卡，而AGP4X的显卡就不能在AGP2X的显卡插槽上正常使用。）。其次，在安装显卡时一定要关掉电源，并注意要将显卡安装到位。

　　

　　第一步，从机箱后壳上移除对应AGP插槽上的扩充挡板及螺丝。

　　第二步、将显卡很小心的对准AGP插槽并且很确实的插入AGP插槽中。注意：务必确认将卡上的金手指的金属触点很确实的与AGP插槽接触在一起。

　　第三步，用解刀将螺丝锁上使显卡确实的固定在机箱壳上。

　　第四步，将显示器上的15-pin接脚VGA线插头插在显卡的VGA输出插头上。

　　最后一步，确认无误后，重新开启电源，即完成显卡的硬件安装。

　　2、安装声卡

　　——主要接口一览：

　　声卡上有很多接口，下面我们就对其进行一下简单介绍。（以创新SBLive！为例。）

　　

　　a.游戏杆/MIDI插口：用于连接游戏杆/手柄/方向盘等外界游戏控制器或MIDI键盘/电子琴，你也可先购买一个光纤MIDI套件再来插入上述设备。

　　b.后置输出插孔：将音频信号输出到有源音箱或功率放大器。

　　c.线性输出插孔（LINEOUT）：将音频信号输出到有源音箱/耳机或功率放大器。

　　d.话筒输入插孔（MICIN）：用于连接话筒，主要用来语音输入。

　　e.线性输入插孔（LINEIN）：用于将随身听或影碟机等外部设备的声音信号输入电脑。

　　f.电话应答设备接口（TAD，TelephoneAnsweringDevice）：用来提供标准语音MODEM的连接并向MODEM传送话筒信号，所以配合MODEM卡和软件，可使电脑具备电话自动应答功能。

　　g.模拟CD音频输入接口（CD－IN）：使用CD音源线将来自CD/DVD光驱的模拟音频信号接入。

　　h.辅助设备接口（AUX－IN）：用于将电视卡，解压卡等设备的声音信号输入声卡并通过音箱播放。

　　i.数字CD音频输入接口（CD－SPDIF）：用来接收来自光驱的数字音频信号。

　　j.音频扩展接口（SPDIF－EXT）：接到数字I/O子卡，实现数字信号的输入和输出，并可输出AC-3信号等。

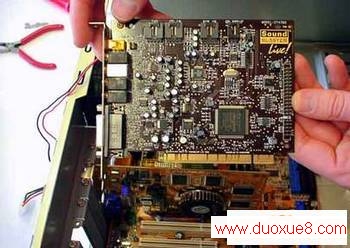

　　第一步，找到一空余的PCI插槽，并从机箱后壳上移除对应PCI插槽上的扩充挡板及螺丝。

　　

　　第二步，将声卡小心的对准PCI插槽并且很确实的插入PCI插槽中。注意：务必确认将卡上的金手指的金属触点很确实的与PCI插槽接触在一起。

　　第三步，将螺丝用解刀锁上使声卡确实的固定在机箱壳上。

　　第四步，确认无误后，重新开启电源，既完成声卡的硬件安装。

　　3、安装网卡网卡的安装也很简单：

　　

　　先确认机箱电源在关闭的状态下，将网卡插入机箱的某个空闲的扩展槽中，插的时候注意要对准插槽；用两只手的大姆指把网卡插入插槽内，一定要把网卡插紧；上好螺钉，并拧紧；最后，将做好的网线上的水晶头连接到网卡的RJ45接口上。
