安装电脑的全过程详细教程

    注意：在使用一条数据线连接双硬盘时，只能有一个硬盘为Master，也只能有一个硬盘为Slave，如果两块硬盘都设置为Master或Slave，那么都可能导致系统不能正确识别安装的硬盘。

    不同品牌和型号的硬盘，它的跳线指示信息可能也有所不同，一般在硬盘的表面或侧面标示有跳线指示信息。它的跳线设置是通过两个跳线帽进行组合设置的。通常情况下我们只需要将跳线设置在Master(主动)就可以了，这样如果还要连接第二块硬盘的话，只需将第2块设置为Slave(从动)即可。

    完成跳线设置后，我们便可将硬盘安装到机箱内，并连接数据线和电源线了。

(1) 在机箱内找到硬盘驱动器舱。再将硬盘插入驱动器舱内，并使硬盘侧面的螺丝孔与驱动器舱上的螺丝孔对齐。如图11.28所示。

图11.28 安装硬盘

(2) 用螺丝将硬盘固定在驱动器舱中。在安装的时候，要尽量把螺丝上紧，把它固定得稳一点，因为硬盘经常处于高速运转的状态，这样可以减少噪音以及防止震动。

(3) 选择一根从机箱电源引出的硬盘电源线，将其插入到硬盘的电源接口中，如 图11.30所示。

 图11.30 连接电源线

(4) 连接硬盘的数据线。将数据线的一端插入主板的IDE接口中，如图11.31左图所示。该接口也是有方向性的，通常IDE接口上也有一个缺口，正好与数据线的接头向匹配，这样就不至于接反。在安装时必须使硬盘数据线接头的第一针与IDE接口的第一针相对应。通常在主板或IDE接口上会标有一个三角形标记来指示接口的第一针的位置，而数据线上，第一根线上通常有红色标记和印有字母或花边。

    与硬盘连接的数据线，同样也有方向性，数据线的第一针要与硬盘接口的第一针相连接，硬盘接口的第一针通常在靠近电源接口的一边，如图11.31右图所示。通常硬盘的数据接口上也有一个缺口，与数据线接头上的凸起互相配合，这样就不会接反。

图11.31 连接数据线

    注意：为了避免因驱动器的震动造成的存取失败或驱动器损坏，建议在安装驱动器时在托架上安装并固定所有的螺丝。

    通常机箱内都会预留装两个硬盘的空间，假如只需要装一个硬盘的话，应该把它装在离软驱较远的位置，这样更加有利于散热。

11.2.7 安装显卡
接下来是安装显卡。现在的显卡一般都是AGP卡，所以只要插到相应的AGP插槽就行了，如为PCI显卡则把它插到PCI插槽上。

(1) 下面以安装的是AGP接口的显卡为例，先将机箱后面的APG插槽档板取下。

(2) 将显卡插入主板AGP插槽中，如图11.32所示，在插入的过程中，要把显示卡以垂直于主板的方向插入AGP插槽中，用力适中并要插到底部，保证卡和插槽的良好接触。显卡挡板与主板键盘接口在同一方向，双手捏紧显卡边缘竖立向下压。

图11.32 将显卡插入主板AGP插槽中

(3) 显卡插入插槽中后，用螺丝固定显卡，如图11.33所示。固定显卡时，要注意显卡挡板下端不要顶在主板上，否则无法插到位。插好显卡，固定挡板螺丝时要松紧适度，注意不要影响显卡插脚与PCI/AGP槽的接触，更要避免引起主板变形。

提示：安装显卡后，要与显示器的连接就相当容易了，因为整个电脑只有显卡上的一个插座能与显示器的3排15针的D型插头匹配。

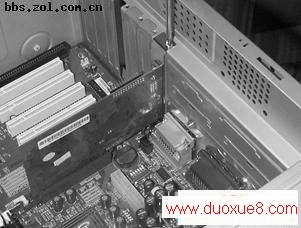

图11.33 用螺线固定显卡

    安装声卡  网卡或内置调制解调器与之相似，在此不再赘述。

11.2.10 机箱内部连线
安装完所有的大配件以后，这样机箱内的基本配件就全部装好了，接下来是把数据线及电源线接好。一般主板会有两个IDE插槽及一个软驱插槽，其中IDE插槽用于接硬盘和光驱。在安装过程中并没有规定那一个配件要先装，那一个配件要后装，因此只要是怎样方便就怎么装。前面在安装硬盘驱动器之时，已经把数据线也插好了，但还有光驱、软驱的数据线和电源线等。在这里还再具体介绍这些电源线和数据线的连接方法。

插数据线的时候有个原则，就是尽量由里往外插，这样就不会搞得碍手碍脚。同样，它们也是有方向的，但不用担心，因为它们都有防插错设计。

(1) 把硬盘数据线插入主板的IDE接口中，如图11.38所示。

提示：如果你只有一个硬盘和一个光驱，而且为了防止跳线的麻烦，你可以让光驱和硬盘各单独使用一个IDE接口。



图11.38 把硬盘数据线插入主板的那一端

(3) 下面再连接各驱动器的数据线。先把光驱的数据线插上，插数据线跟电源线的时候，要使数据线有红色的一边与电源线的红线靠在一起。

(4) 接着把软驱的数据线插上，同样要注意数据线的方向。

提示：有些软驱的数据线也可能不是有颜色的一边靠近电源线一边，假如方向错的话，会比较难插进去，即使插进去了，软驱灯也会一直亮着。

(5) 然后是连接各部件的电源线。依次是连接CPU风扇电源(前面在安装风扇时已经接好)、连接硬盘电源线、光驱电源线(如图11.40所示)和软驱电源线(如图11.41所示)。这里实际操作的顺序也不是完全一样，怎么方便就怎么插。


图11.40 连接光驱电源线 图11.41 连接软驱电源线

P>
11.2.11 连接机箱内部的信号线
在机箱面板内还有许多线头，它们是一些开关、指示灯和 PC喇叭的连线，需要接在主板上，这些信号线的连接，在主板的说明书上都会有详细的说明，如图11.42所示。
