安装电脑的全过程详细教程

这些接线的功能如下：

l Power LED：连接电源指示灯。

l RESET SW：连接Reset按钮。

l SPEAKER：连接PC喇叭。

l H.D.D LED：连接硬盘指示灯。

l PWR SW：连接计算机开关。

1. 安装 POWER LED
电源指示灯的接线只有l、3位，l线通常为绿色，在主板上接头通常标为“POWER LED”。连接时注意绿线对应第1针。当它连接好后，电脑一打开，电源指示灯就一直亮着，表示电源已经打开了。

2. 安装RESET SW
Reset连接线有两芯接头，连接机箱的“Reset”按钮，它接到主板的“Reset”插针上，并且此接头无方向性，只需短路即可进行“重启”动作。

主板上“Reset”针的作用是这样的：当它们短路时，电脑就会重新启动。“Reset”按钮是一个开关，按下时产生短路，松开时又恢复开路，瞬间的短路就可以使电脑重新启动。偶尔会有这样的情况，当您按下“Reset”按钮并且松开，但它并没有弹起来，一旦保持着短路状态，电脑就会不停地重新启动。

3. 安装SPEAKER
这是 PC喇叭的 4芯接头，如图11.43所示。实际上只有l、4两根线，回线通常为红色，它主要接在主板的“SPEAKER”插针上，这在主板上有标记。在连接时注意红线对应“1”的位置，但该接头具有方向性，必需按照正负连接才可以。



图11.43 安装SPEAKER连线
4. 安装硬盘指示灯线
在主板上这样的接头通常标着“IDE LED”或“H.D.D LED”字样，硬盘指示灯为两芯接头，一线为红色，另一线为白色，一般红色(深颜色)表示为正，白色表示为负。在连接时要红线对应第 1针上。

注意：这条线接好后，当电脑在读写硬盘时，机箱上的硬盘指示灯会亮，但这个指示灯可能只对IDE硬盘起作用，对SCSI硬盘将不起作用。

5. 安装PWR SW
ATX结构的机箱上有一个总电源的开关接线，是一个两芯的接头，它和Reset接头一样，按下时就短路，松开时就开路，按一下电脑的总电源就开通了，再按一下就关闭。

但是你还可以在BIOS里设置为关机时必须按电源开关四秒钟以上才能关机，或者根本就不能靠开关来关机，而只能靠软件来关机。

从面板引入机箱中的连接线中找到标有“PWR SW”字样的接头(有的主板则标“S/B SW”等)，这便是电源的连线了，然后在主板信号插针中，找到标有“PWRBT(或PW2，因主板不同而异)”字样的插针，然后对应插好就可以了。

提示：插针的位置如果在主板上标记不清，最好参看主板的说明书。

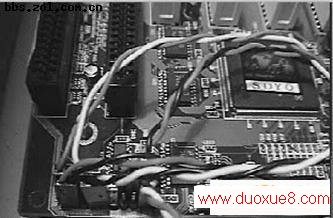

各种信号连接线都安装完成后，结果如图11.44所示。


图11.44 安装完成各种信号连接线

11.2.12 整理内部连线和合上机箱盖
机箱内部的空间并不宽敞，加之设备发热量都比较大，如果机箱内没有一个宽敞的空间，会影响空气流动与散热，同时容易发生连线松脱、接触不良或信号紊乱的现象。整理机箱内部连线的具体操作步骤如下：

(1) 首先就是面板信号线的整理。面板信号线都比较细，而且数量较多，平时都是乱作一团。不过，整理它们也很方便，只要将这些线用手理顺，然后折几个弯，再找一根常用来捆绑电线的捆绑绳，将它们捆起来即可。

(2) 机箱里最乱的恐怕就是电源线了，先用手将电源线理顺，将不用的电源线放在一起，这样可以避免不用的电源线散落在机箱内，妨碍日后插接硬件。

(3) 接下来将音频线固定一下，因为CD音频线是传送音频信号的，所以最好不要将它与电源线捆在一起，避免产生干扰。CD音频线最好单个固定在某个地方；而且尽量避免靠近电源线。

(4) 最后的整理工作恐怕是最困难的了，那就是对IDE、FDD线的整理。在购机时，IDE、FDD线是由主板附送的，它的长度一般都比较长，实际上用不了这么长的线，过长的线不仅多占空间，还影响信号的传输，因此可以截去一部分。

经过一番整理后，你会发现机箱内部整洁了很多，这样做不仅有利于散热，而且方便日后各项添加或拆卸硬件的工作。整理机箱的连线还可以提高系统的稳定性。

装机箱盖时，要仔细检查各部分的连接情况，确保无误后，把主机的机箱盖盖上，上好螺丝，就成功地安装好主机了。

提示：为了最后开机测试时，方便检查出问题的所在，此时可以盖上机箱盖，但可以不拧紧螺丝。

11.2.12 整理内部连线和合上机箱盖
机箱内部的空间并不宽敞，加之设备发热量都比较大，如果机箱内没有一个宽敞的空间，会影响空气流动与散热，同时容易发生连线松脱、接触不良或信号紊乱的现象。整理机箱内部连线的具体操作步骤如下：

(1) 首先就是面板信号线的整理。面板信号线都比较细，而且数量较多，平时都是乱作一团。不过，整理它们也很方便，只要将这些线用手理顺，然后折几个弯，再找一根常用来捆绑电线的捆绑绳，将它们捆起来即可。

(2) 机箱里最乱的恐怕就是电源线了，先用手将电源线理顺，将不用的电源线放在一起，这样可以避免不用的电源线散落在机箱内，妨碍日后插接硬件。

(3) 接下来将音频线固定一下，因为CD音频线是传送音频信号的，所以最好不要将它与电源线捆在一起，避免产生干扰。CD音频线最好单个固定在某个地方；而且尽量避免靠近电源线。

(4) 最后的整理工作恐怕是最困难的了，那就是对IDE、FDD线的整理。在购机时，IDE、FDD线是由主板附送的，它的长度一般都比较长，实际上用不了这么长的线，过长的线不仅多占空间，还影响信号的传输，因此可以截去一部分。

    经过一番整理后，你会发现机箱内部整洁了很多，这样做不仅有利于散热，而且方便日后各项添加或拆卸硬件的工作。整理机箱的连线还可以提高系统的稳定性。

    装机箱盖时，要仔细检查各部分的连接情况，确保无误后，把主机的机箱盖盖上，上好螺丝，就成功地安装好主机了。

    提示：为了最后开机测试时，方便检查出问题的所在，此时可以盖上机箱盖，但可以不拧紧螺丝。

11.2.13 连接外设
主机安装完成以后，还要把键盘、鼠标、显示器、音箱等外设同主机连接起来，具体操作步骤如下：

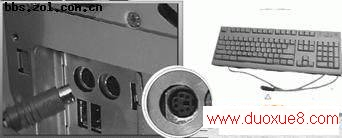

(1) 将键盘插头接到主机的PS／2插孔上，注意接键盘的PS／2插孔是靠向主机箱边缘的那一个插孔，这两个接口就是插错了也无所谓，最多是关机重新插过，如 图11.45左图所示。

(2) 将鼠标插头接到主机的PS／2插孔中，鼠标的PS／2插孔紧靠在键盘插孔旁边。如图11.45右图所示。如果是USB接口的键盘或鼠标，则更容易连接了，只需把该连接口对着机箱中相对应的USB接口(PS／2接口的下面)插进去即可，如果插反则无法插进去。


图11.45 连接键盘和鼠标

(3) 接下来连接显示器的数据线，信号线的接法也有方向，接的时候要和插孔的方向保持一致。如图11.46所示。

注意：在连接显示器的信号线时不要用力过猛，以免弄坏插头中的针脚，只要把信号线插头轻轻插入显卡的插座中，然后拧紧插头上的两颗固定螺栓即可。

(4) 再连接显示器的电源线。根据显示器的不同，有的将电源连接到主板电源上，有的则直接连接到电源插座上。

(5) 最后当然就是连接主机的电源线，如图11.47所示。
